El instrumento español IMaX analiza en detalle cómo se comporta el Sol en plena actividad

IMaX es un magnetógrafo desarrollado para la misión SUNRISE, que observó el Sol desde un globo estratosférico en el Ártico. Precursor de SoPHI, que volará en la misión Solar Orbiter, IMaX está produciendo hallazgos clave en la comprensión del campo magnético solar, que determina el comportamiento del Sol

06/06/2017

La publicación estadounidense The Astrophysical Journal ha publicado un suplemento de diecisiete artículos sobre los resultados de la misión SUNRISE, un telescopio solar de un metro de diámetro que, durante sendos viajes de cinco días en globo circunvolando el Ártico, estudió la superficie del Sol con un detalle de unos cien  kilómetros, una resolución única. Si en su primer vuelo SUNRISE permitió analizar lo que se conoce como el Sol en calma, que mostró una actividad inesperada, el segundo vuelo ofreció una excelente vista de las regiones activas del Sol.

La actividad solar ha sido asociada a pequeñas edades de hielo en la Tierra o apagones a gran escala, como el que afectó a toda la provincia de Quebec (Canadá), debido a una tormenta solar en 1989. También puede deteriorar los satélites en órbita y producir cortes en las comunicaciones. "Vivimos en la atmósfera extendida de una estrella, el Sol, de modo que resulta imprescindible conocer su comportamiento e intentar predecirlo", apunta Jose Carlos del Toro Iniesta, investigador del Instituto de Astrofísica de Andalucía (IAA-CSIC) que dirige y coordina la participación española en SUNRISE y cuyo grupo participa en catorce de los diecisiete artículos del suplemento.

EL CAMPO MAGNÉTICO: LA CLAVE DE LA ACTIVIDAD SOLAR

El Sol muestra un ciclo de once años a lo largo de los que la actividad, traducida en el número de manchas y de fenómenos violentos, asciende hasta alcanzar un máximo y disminuye después hasta el mínimo solar. El origen de esta actividad reside en el campo magnético, que se genera en el interior del Sol y constituye un vínculo con las capas externas y un medio de almacenamiento, transporte y liberación de energía a lo largo de la superficie y la atmósfera solar. Un campo magnético que, finalmente, determina lo que se conoce como el "clima espacial" de todo el Sistema Solar.

Pero aún no se comprenden del todo la estructura interna, las interacciones o los procesos físicos que gobiernan las estructuras magnéticas del Sol, y el instrumento IMaX está resultando extremadamente eficiente para ahondar en estas cuestiones.

REGIONES ACTIVAS, BOMBAS Y TUBOS MAGNÉTICOS

El campo magnético emerge hacia la superficie generalmente en forma de bucles, cuyos pies presentan polaridades opuestas. Este sería el origen de lo que se conoce como región activa, y en este segundo vuelo IMaX pudo observar, con alta resolución, los primeros pasos en la aparición de dos de ellas.

Así pudo describirse con extremo detalle cómo el campo magnético interactúa con el material de la superficie del Sol, arrastrándolo en su camino. Este material, que funciona como lastre, termina por caer siguiendo las líneas de campo magnético y forma cascadas a los pies del bucle, que anclan el campo magnético a la fotosfera, o superficie visible del Sol. Finalmente, se detecta un aumento del brillo y un descenso del flujo magnético, que los investigadores interpretan como una reconexión magnética, o reconstrucción del campo magnético solar.

Estas reconexiones magnéticas, que tienen lugar frecuentemente en el Sol y en las que la energía magnética se convierte en calor, generan a veces fenómenos más intensos, e IMaX detectó y analizó lo que se conoce como bomba de Ellermann, un aumento explosivo y localizado del brillo y la temperatura que se relaciona con las regiones activas jóvenes y aún en desarrollo.

Se cree que las bombas de Ellermann responden a reconexiones magnéticas y se observan como llamaradas que parecen arraigadas a la fotosfera. Sin embargo, los datos de IMaX y las simulaciones computacionales asociadas muestran que esos drásticos cambios en la arquitectura del campo magnético solar se producen a mayor altura, unos doscientos kilómetros por encima de la fotosfera.

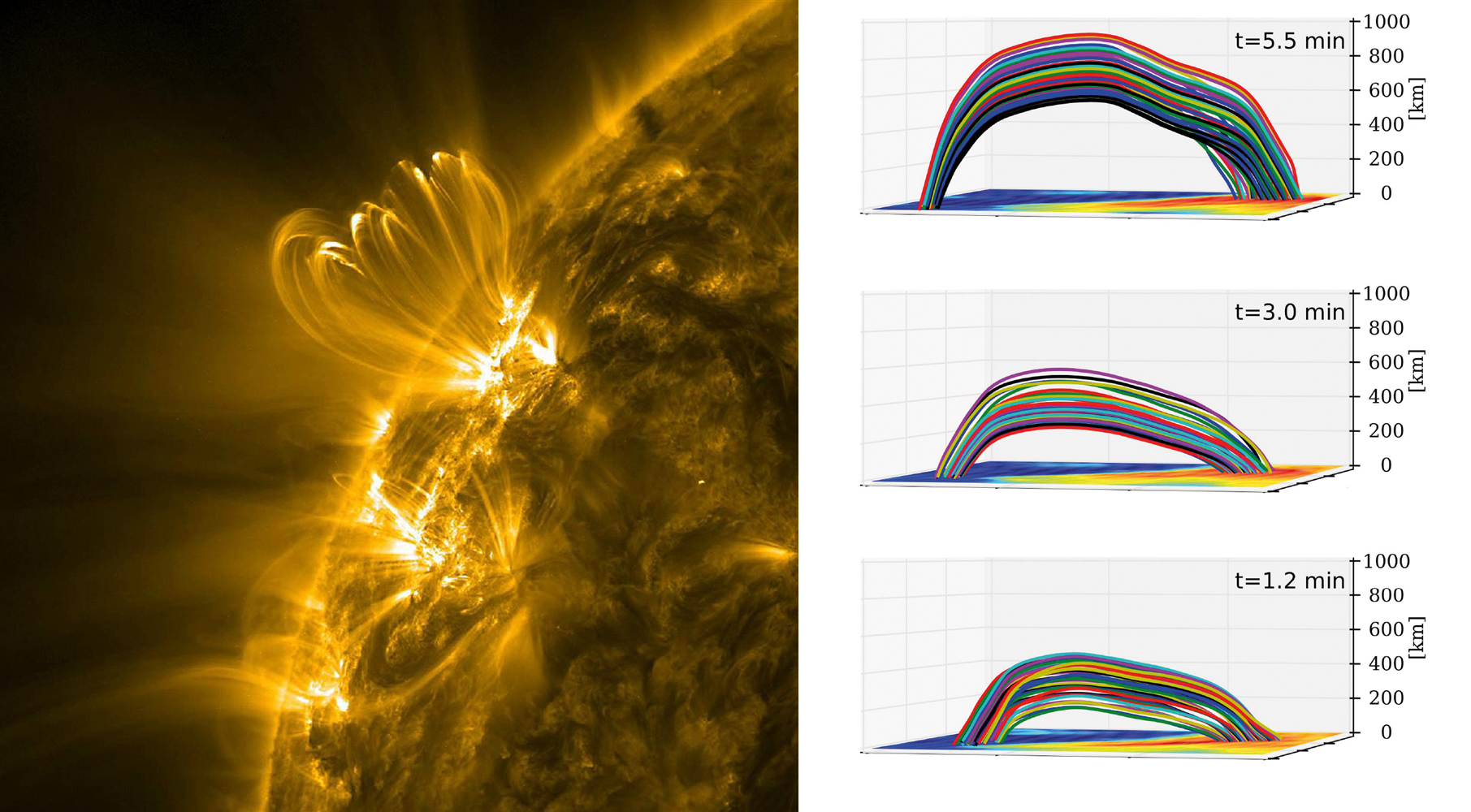

Otro resultado destacable de IMaX analiza los tubos a través de los que emerge el campo magnético. En ocasiones, estos tubos pueden convertirse en circuitos por los que fluye el plasma solar, y deberían observarse como un par de concentraciones magnéticas con distintas polaridades unidas por una serie de líneas de campo magnético.

"La observación directa de estas líneas había resultado imposible hasta ahora, pero los datos adquiridos con IMaX han permitido no solo resolver la topografía magnética de un tubo en tres dimensiones, sino también seguir su evolución durante tres minutos", destaca Jose Carlos del Toro Iniesta (IAA-CSIC). La reconstrucción muestra cómo el arco asciende mientras sus pies van separándose, y la secuencia finaliza cuando la estructura sobrepasa la fotosfera, lo que indica que muy posiblemente estas estructuras también puedan observarse en la cromosfera, o la envoltura externa del Sol.

"La misión SUNRISE, e IMaX concretamente, se han revelado como potentes herramientas para el estudio del Sol. Ya estamos preparando un tercer vuelo de la misión que tendrá lugar en 2021, con un nuevo IMaX+ y otro instrumento, el espectropolarímetro SCIP, adelanta Jose Carlos del Toro (IAA-CSIC). El primero seguirá siendo íntegramente español y el segundo lo hacemos con nuestros colegas japoneses de NAOJ.

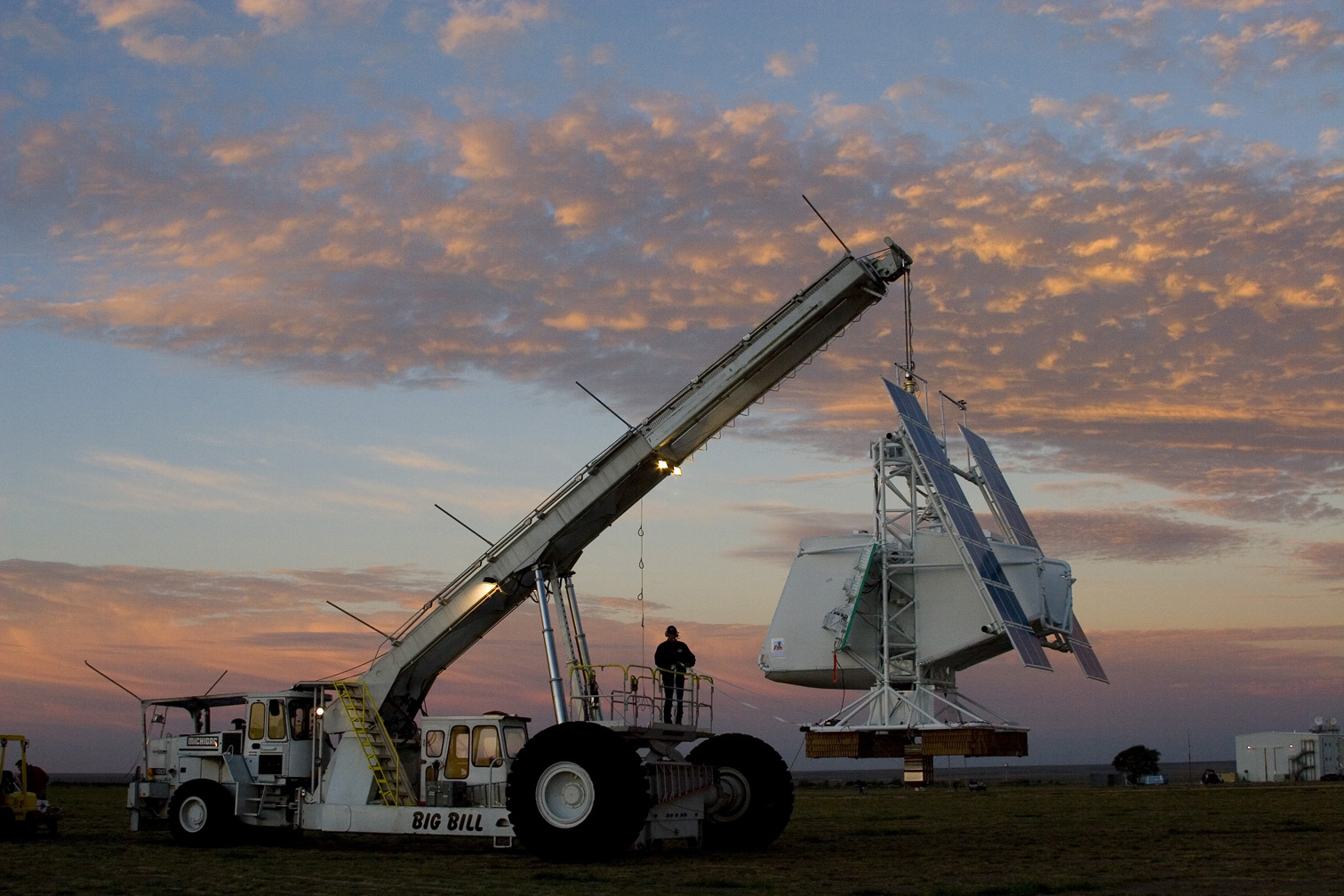

SUNRISE, EL TELESCOPIO POLAR

La misión SUNRISE ha heredado las fortalezas de algunos de los mejores observatorios solares, como la Torre Solar Sueca (SST, Isla de la Palma) o el satélite HINODE, e introduce mejoras como la observación en el ultravioleta o la posibilidad de obtener un mapa en dos dimensiones del campo magnético al completo, además de su inigualable resolución. El empleo de un globo estratosférico le permite trabajar en condiciones similares a las de los satélites y evitar la degradación de las imágenes producida por las turbulencias de la baja atmósfera terrestre, pero con un coste y un tiempo de ejecución considerablemente menor. Además, su trayectoria circular por el Ártico le permite evitar los ciclos día y noche y observar el Sol de forma ininterrumpida durante toda la duración del vuelo, así como la generación de energía constante gracias a los paneles solares.

SUNRISE surcó el Ártico desde Suecia hasta alcanzar el norte de Canadá, donde la instrumentación fue recuperada. La misión es fruto de una colaboración entre la agencia espacial alemana DLR, la estadounidense NASA y el Programa Nacional del Espacio español.

EL PROYECTO IMaX

El Programa Nacional del Espacio español ha contribuido en SUNRISE con el diseño y elaboración del magnetógrafo IMaX y el análisis estructural y térmico del sistema a través de cinco instituciones: el Instituto de Astrofísica de Andalucía (IAA-CSIC), el Instituto de Astrofísica de Canarias (IAC), el Grupo de Astronomía y Ciencias del Espacio (GACE) de la Universidad de Valencia, el Instituto Nacional de Técnica Aeroespacial (INTA) y el Instituto de microgravedad “Ignacio da Riva” de la Universidad Politécnica de Madrid.

IMaX (siglas inglesas de Imaging Magnetograph eXperiment, o magnetógrafo experimental con imagen) se ha diseñado para estudiar el campo magnético solar con una resolución sin precedentes y por periodos de varios días con una calidad de imagen constante, lo que permite avanzar de forma notable en el conocimiento del magnetismo solar, su evolución y sus efectos sobre el medio interplanetario. Este instrumento es precursor del magnetógrafo PHI (siglas inglesas de Polarimetric and Helioseismic Imager, imaginador polarimétrico y heliosísmico) para la misión Solar Orbiter de la ESA.

Referencia:

R. Centeno et al. "A tale of two emergences: SUNRISE II observations of emergence sites in a solar active region". The Astrophysical Journal Supplement Series, 229:3 (March 2017) DOI: https://doi.org/10.3847/1538-4365/229/1/3

S. Danilovic et al. "Photospheric response to an Ellerman Bomb-like event - An analogy of SUNRISE/IMaX observations and MHD simulations". The Astrophysical Journal Supplement Series, 229:5 (March 2017) DOI: https://doi.org/10.3847/1538-4365/229/1/5

I. S. Requerey et al. "Spectropolarimetric evidence for a siphon flow along an emerging magnetic flux tube". The Astrophysical Journal Supplement Series, 229:15 (March 2017) DOI: https://doi.org/10.3847/1538-4365/229/1/15

Suplemento completo en The Astrophysical Journal.
